MegaCAD Metallaufsatz

Spezialapplikation für metallverarbeitende Berufe



Ob Vordächer, Vorstellbalkone oder Türen/Tore in Stahl, Aluminium und Edelstahl: Noch nie war 3D-Konstruieren so einfach. Mit dem Addon Metall 3D haben Sie genau die Tools, die Sie in der Praxis brauchen. Genauso mühelos entwerfen Sie z. B. Treppenwangen und Stufen. Auch der Rohrschlosser erhält extrem praktische Werkzeuge für seine tägliche Arbeit.
Datenblatt:
Schnittstellen
Demoversion
Kontakt:
Jetzt direkt anfragen!


MegaCAD Center Schweiz

Tel.: 044 / 885 72 33

E-Mail: info@megacad.ch
Wir melden uns auch gerne bei Ihnen.
Die Zukunft der CAD-Modellierung

Ob Vordächer, Vorstellbalkone oder Türen/Tore in Stahl, Aluminium und Edelstahl: Noch nie war 3D-Konstruieren so einfach. Mit dem Metall 3D Addon haben Sie genau die Tools auf dem Rechner, die Sie in der Praxis brauchen. Genauso mühelos entwerfen Sie z. B. Treppenwangen und Treppenstufen. Und auch der Rohrschlosser erhält mit der Software extrem praktische Werkzeuge für seine tägliche Arbeit.

Das Highlight: Bei der Bearbeitung bestehender Bauteile wird die Stückliste (Gewicht, Länge und Gehrungswinkel) erstellt und automatisch aktualisiert. So beschleunigt sich der Konstruktionsprozess noch einmal erheblich, und alle notwendigen Mengenangaben für eine exakte Kalkulation sind auf Knopfdruck verfügbar.
3D-CAD für das Metall- und Schlosserhandwerk


Nutzen Sie das MegaCAD Metall 3D Addon zur effektiven und effizienten 3D-Modellierung – angefangen bei Vordächern, Vorstellbalkonen mit Geländer bis hin zu Türen und Tore in Stahl, Aluminium oder Edelstahl. Genauso ist die Konstruktion von Treppenwangen und Treppenstufen bequem möglich. Auch der Rohrschlosser verfügt mit MegaCAD Metall 3D über leistungsstarke Tools für die tägliche Praxis.
2D und 3D perfekt vereint!

Mit MegaCAD Metall 3D erhalten Sie ein 3D- und 2D-Programm in einem. Die Bedienung ist extrem komfortabel: 2D-Zeichnungen werden mit wenigen Klicks in 3D-Modelle überführt und visualisiert. Auch eine 3D-Direkteingabe ist möglich. Regelkörper wie Quader, Zylinder und Pyramiden lassen sich dabei direkt, d. h. auch ohne 2D-Skizze erstellen und per Mausklick modifizieren. Von der gesamten Konstruktion können Sie mit wenigen Klicks Zusammenbauzeichnungen, Fertigungszeichnungen und eine 3D-Visualisierung erzeugen und ausdrucken.
Das Konstruktionswerkzeug für Praktiker

Treppen:

Mit MegaCAD Metall Addon lassen sich frei gestaltete Treppen konstruieren.

Präzise technische Illustrationen:

Präzise technische Illustrationen, einfache Skizzen, Produktspezifikationen, Präsentationen, Schemazeichnungen, Pläne oder Infografiken erstellen Sie schnell und problemlos.

Stücklisten:

Die in der Zeichnung enthaltenen Bauteilinformationen können per Knopfdruck als Stückliste in die Zeichnung eingefügt und zur Auswertung an MS Excel übergeben werden. Grafische Anzeige von Profilquerschnitten und Gehrungswinkeln.
Automatische Erstellung von 3D-Profilen


  • Biegesteifer Eckstoß
  • Windverbände inkl. Spannschloss
  • Pfetten mit Pfettenschuhen
  • Pfettenstoß nach DASt
  • Funktionale Einheit von 3D-Modell und 2D-Zeichnung
  • 2D-Arbeitsblätter enthalten beliebige assoziative Ansichten und Schnitte
  • Detaillierung der Ansichten für exakte Fertigungszeichnungen

Weitere Metall 3D Addon Funktionen

Hier finden Sie eine kleine Auswahl aller Funktionen, die das tägliche Konstruieren mit MegaCAD Metall 3DApplikation noch besser machen.


Anschlüsse nach DASt:

  • T-Profile/Rippen
  • Typisierte Stirnplatte (IH/IS) nach DASt
  • Winkelverbinder (IW)

Stücklisten:


  • Gleiche Teile werden in einer Mengen-Stückliste ausgewiesen. Damit gelingt das Erstellen von Montageanleitungen im Handumdrehen.

Balkon und Treppengeländer:


  • Diverse Pfosten für Balkon- und Treppengeländer
  • Rahmen/Gitter/Rohre
  • Quadrat und Rechteckrohre

Vorteile auf einen Blick

3D-CAD für das Metall- und Schlosserhandwerk


  • 3D-Modellierer und 2D-Programm in einem
  • Automatische Erstellung von 3D-Stahl-Profilen
  • Volle 2D-/3D-Durchgängigkeit
  • Automatische Ermittlung des Gewichts und der Länge der Profile
  • Automatische Berechnung der Gehrungswinkel in zwei Ebenen
  • Automatische Aktualisierung der Stückliste
  • Fotorealistische Entwurfsdarstellung für überzeugende Angebote
  • Normgerechte Konstruktion nach DIN
  • Reibungslose Integration in bestehende Geschäftsabläufe

Profilgenerator

  • Automatische Erstellung von 3D-Profilen
  • Biegesteifer Eckstoß
  • Windverbände inkl. Spannschloss
  • Pfetten mit Pfettenschuhen
  • Pfettenstoß nach DASt
  • Funktionale Einheit von 3D-Modell und 2D-Zeichnung
  • 2D-Arbeitsblätter enthalten beliebige assoziative Ansichten und Schnitte
  • Detaillierung der Ansichten für exakte Fertigungszeichnungen
Mit der Integration von PARTS4CAD (die Sie zusätzlich bei CADENAS erwerben können) haben Sie Zugriff auf Normteile und Normalien von allen namenhaften Herstellern.
Diese können dann über ein eigenes Menü direkt in bestehende Zeichnungen importiert werden.
Bereit für CADENAS
Mit der Integration von PARTS4CAD (die Sie zusätzlich bei CADENAS erwerben können) haben Sie Zugriff auf Normteile und Normalien von allen namenhaften Herstellern.
Diese können dann über ein eigenes Menü direkt in bestehende Zeichnungen importiert werden.
Zierstäbe, Handläufe, Klemmsysteme, Schriftzüge, Torantrieb, und vieles mehr
Teiledatenbank der Firmen Triebenbacher und KDM
Zierstäbe, Handläufe, Klemmsysteme, Schriftzüge, Torantrieb, und vieles mehr
Der Werkzeugkasten enthält Werkzeuge, um Oberflächenzeichen wie Schweißsymbole und Positionsnummern zu erstellen, ferner eine Funktion, um einzelne Elemente (Linien, Bögen etc.) zu einer Baugruppe zusammenzufassen und mit (Stücklisten-) Informationen zu versehen.
Werkzeugkasten
Der Werkzeugkasten enthält Werkzeuge, um Oberflächenzeichen wie Schweißsymbole und Positionsnummern zu erstellen, ferner eine Funktion, um einzelne Elemente (Linien, Bögen etc.) zu einer Baugruppe zusammenzufassen und mit (Stücklisten-) Informationen zu versehen.
Fügen Sie ein beliebiges Bild (BMP, JPEG, PNG oder TIFF) maßstabsgetreu in eine MegaCAD-Zeichnung ein. Ebenso kann die gesamte Zeichnung als Bild in den genannten Formaten gespeichert werden.
Photolabor
Fügen Sie ein beliebiges Bild (BMP, JPEG, PNG oder TIFF) maßstabsgetreu in eine MegaCAD-Zeichnung ein. Ebenso kann die gesamte Zeichnung als Bild in den genannten Formaten gespeichert werden.
Übergeben Sie alle in der Zeichnung enthaltenen (Stücklisten-)Informationen direkt an Microsoft Excel
Excelkopplung
Übergeben Sie alle in der Zeichnung enthaltenen (Stücklisten-)Informationen direkt an Microsoft Excel
T-Profile
Rippen
Typisierte Stirnplatten (IH/IS) nach DASt
Winkelverbinder (IW)
Anschlüsse nach DASt
T-Profile
Rippen
Typisierte Stirnplatten (IH/IS) nach DASt
Winkelverbinder (IW)
Gleiche Teile können im Ganzen ausgewiesen oder einzelnen Baugruppen zugeordnet werden.
Damit gelingt das Erstellen von Packlisten oder Montageanleitungen im Handumdrehen.
Mengen- oder Strukturstücklisten
Gleiche Teile können im Ganzen ausgewiesen oder einzelnen Baugruppen zugeordnet werden.
Damit gelingt das Erstellen von Packlisten oder Montageanleitungen im Handumdrehen.
Funktionale Einheit von 3D-Modell und 2D-Zeichnung
2D-Arbeitsblätter enthalten beliebige assoziative Ansichten und Schnitte
Detaillierung der Ansichten für exakte Fertigungszeichnungen
Durchgängiges Arbeiten in 3D und 2D
Funktionale Einheit von 3D-Modell und 2D-Zeichnung
2D-Arbeitsblätter enthalten beliebige assoziative Ansichten und Schnitte
Detaillierung der Ansichten für exakte Fertigungszeichnungen
Die Modelle können mit einem Material (Stahl, Chrom) und Texturen versehen werden
Transparenz mit Spiegelung und Lichtbrechung
Schattenwurf
Fotorealistische Darstellung für Angebote
Die Modelle können mit einem Material (Stahl, Chrom) und Texturen versehen werden
Transparenz mit Spiegelung und Lichtbrechung
Schattenwurf
Direktes Modellieren ohne Kompromisse
Parametrisches Modellieren (auch nur teilweise oder nachträglich sinnvolle Teilbereiche parametrisierbar)
Featurebasiertes Modellieren
Skizzenbasiertes Modellieren
Freie Wahl der effektivsten Modellierungsweise
Direktes Modellieren ohne Kompromisse
Parametrisches Modellieren (auch nur teilweise oder nachträglich sinnvolle Teilbereiche parametrisierbar)
Featurebasiertes Modellieren
Skizzenbasiertes Modellieren
Diverse Pfosten für Balkon- und Treppengeländer
Rahmen/Gitter
Rohre
Quadrat und Rechteckrohre
Balkon- und Treppengeländer
Diverse Pfosten für Balkon- und Treppengeländer
Rahmen/Gitter
Rohre
Quadrat und Rechteckrohre
Automatische Erstellung von 3D-Profilen und Profilzügen über mehrere Eckpunkte
Biegesteifer Eckstoß
Windverbände inkl. Spannschloss
Pfetten mit Pfettenschuhen
Pfettenstoß nach DASt
3D-Profilgenerator
Automatische Erstellung von 3D-Profilen und Profilzügen über mehrere Eckpunkte
Biegesteifer Eckstoß
Windverbände inkl. Spannschloss
Pfetten mit Pfettenschuhen
Pfettenstoß nach DASt
Mit der Funktion „Profil trennen“ werden zwei getrennte Baugruppen erzeugt. Wenn man anschließend die Funktion „DB aktualisieren“ (Länge aktualisieren für Stückliste) aufruft, werden Länge und Gewicht sowie die Schnittbilder in der Stückliste korrekt angezeigt.
Profil trennen
Mit der Funktion „Profil trennen“ werden zwei getrennte Baugruppen erzeugt. Wenn man anschließend die Funktion „DB aktualisieren“ (Länge aktualisieren für Stückliste) aufruft, werden Länge und Gewicht sowie die Schnittbilder in der Stückliste korrekt angezeigt.
Gerade Rahmen, Rundbögen und Stichbögen mit Angabe der Rahmenstärke und Stabstärke werden automatisch generiert, Stababstände automatisch berechnet. Freie Rahmenformen für Treppengeländer, Zäune, Balkongeländer etc. stehen zur Wahl, Stababstände unter Berücksichtigung der Stabstärke werden automatisch berechnet.
2D-Gittergenerator
Gerade Rahmen, Rundbögen und Stichbögen mit Angabe der Rahmenstärke und Stabstärke werden automatisch generiert, Stababstände automatisch berechnet. Freie Rahmenformen für Treppengeländer, Zäune, Balkongeländer etc. stehen zur Wahl, Stababstände unter Berücksichtigung der Stabstärke werden automatisch berechnet.

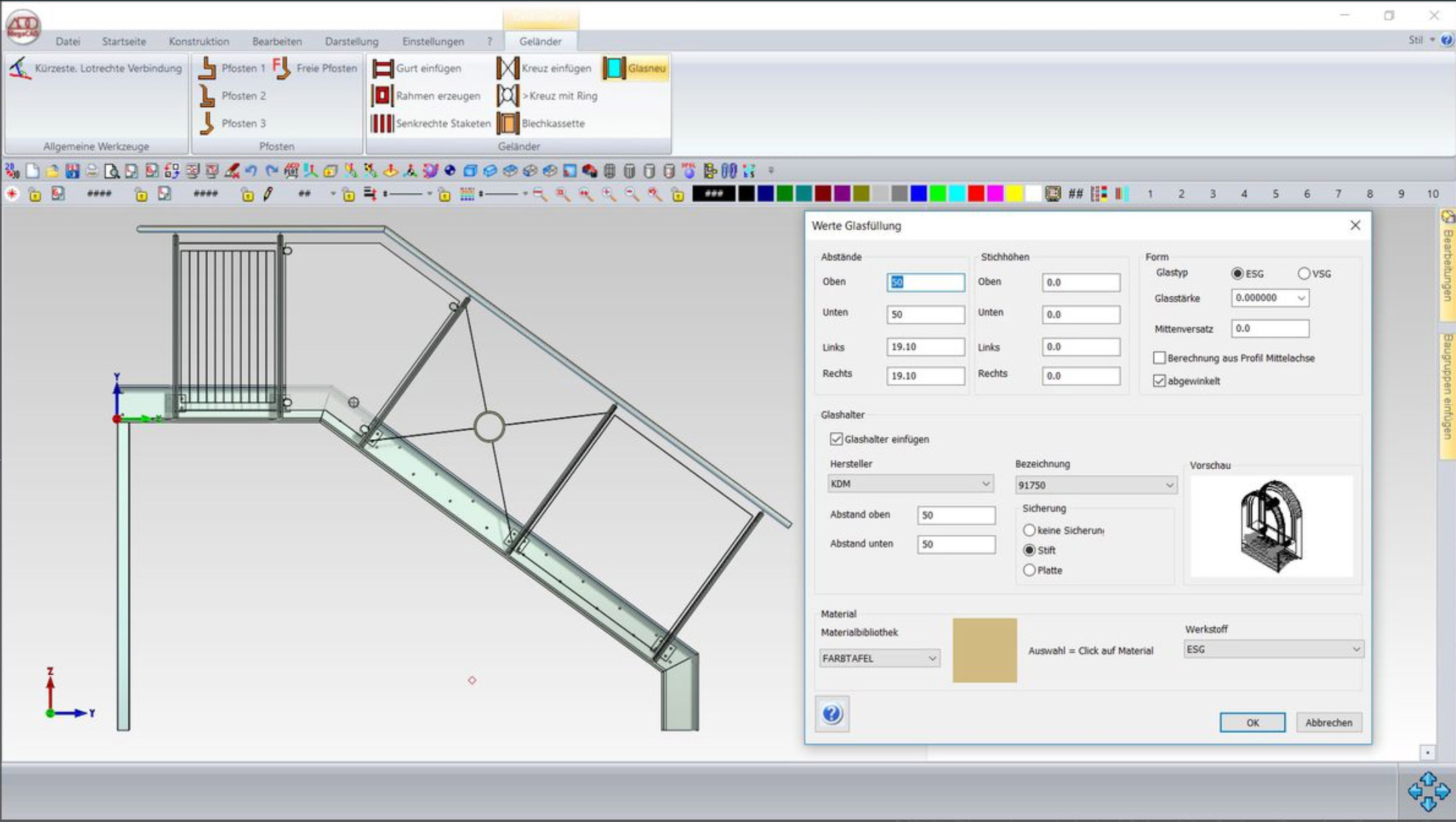

Neben Glasplatten mit Glashaltern stehen zahlreiche andere Füllungen zur Verfügung, die nur durch Anklicken zweier Pfosten eingefügt werden: Ober- und Untergurt, Rahmen, senkrechte Staketen, Kreuz (mit Ring) und Blechkassetten. Bei Positionsänderungen der Pfosten, aktualisieren sich die zugehörigen Füllungen automatisch.
Füllungen
Neben Glasplatten mit Glashaltern stehen zahlreiche andere Füllungen zur Verfügung, die nur durch Anklicken zweier Pfosten eingefügt werden: Ober- und Untergurt, Rahmen, senkrechte Staketen, Kreuz (mit Ring) und Blechkassetten. Bei Positionsänderungen der Pfosten, aktualisieren sich die zugehörigen Füllungen automatisch.
Mit dem integrierten parallelen Arbeiten können die Konstrukteure Ihres Unternehmens zeitgleich an ein und dem gleichen Projekt arbeiten. Über eine Rechtevergabe können mehrere Nutzer, online oder lokal, gemeinsam und in Echtzeit an einem Projekt konstruieren und haben dabei stets Zugriff auf den aktuellsten Stand.
Verteiltes Arbeiten
Mit dem integrierten parallelen Arbeiten können die Konstrukteure Ihres Unternehmens zeitgleich an ein und dem gleichen Projekt arbeiten. Über eine Rechtevergabe können mehrere Nutzer, online oder lokal, gemeinsam und in Echtzeit an einem Projekt konstruieren und haben dabei stets Zugriff auf den aktuellsten Stand.
zum Shop
Metall 3D als Applikation
