MegaCAD Metall 3D


Industrietreppen, Blech, mehr 2D und 3D.
Mit unserer Branchenlösung MegaCAD Metall 3D Professional steht Ihnen der volle Umfang von MegaCAD Metall 3D zur Verfügung. Die zusätzlichen Funktionen, wie der 3D Industrietreppen-Generator, die praktischen Blechfunktionen und mehr Konverter erweitern Ihre Möglichkeiten im Bereich Metall jedoch noch einmal deutlich. Ergänzende 2D und 3D Funktionen ermöglichen schnelleres und komfortableres Zeichnen und Modellieren
Industrietreppen, Blechabwicklung, Stücklisten, Konverter, …


Mit unserem neuen Treppenmodul erstellen Sie im Handumdrehen geradläufige und 2-läufige Industrietreppen in L- und U-Form mit Podest und Geländer, effizient über die Eingabemaske.
So sparen Sie bereits bei der Konstruktion wertvolle Zeit und Kosten.
Selbstverständlich können Sie auch im Nachhinein in die Konstruktion eingreifen und Veränderungen an Ihrem Modell vornehmen. Mit den Stücklisten haben Sie jederzeit alle wichtigen Informationen auf Knopfdruck parat. Auch die Konstruktion von Blechteilen ist möglich. Mit den neuen Blechfunktionen sind Sie sogar in der Lage, Blechabwicklungen, z.B. an einer Spindeltreppe, schnell und komfortabel direkt vorzunehmen.
Zudem sind in MegaCAD Metall 3D bereits alle Konverter enthalten.
Datenblatt:
Schnittstellen
Demoversion
Jetzt direkt anfragen!


MegaCAD Center Schweiz

Tel.: 044 / 885 72 33

E-Mail: info@megacad.ch
Wir melden uns auch gerne bei Ihnen.

Kontaktformular:

2D und 3D CAD auf einer Oberfläche – in einer Software.



Mit MegaCAD arbeiten Sie immer auf einer Oberfläche.
Überführen Sie 2D Zeichnungen ganz einfach und schnell in die 3. Dimension.
Nutzen Sie zeitsparende Generatoren, modellieren Sie völlig frei oder kombinieren Sie die unterschiedlichen Möglichkeiten miteinander.
Auch nachträgliche Bearbeitungen und Veränderungen sind mit MegaCAD Metall 3D Professional problemlos möglich – auch zu einem späten Zeitpunkt.

3D Treppengenerator

3D Treppengenerator




  • Generator gestütztes Erstellen von Industrietreppen


  • Geradläufige und 2-läufige Industrietreppen in L- und U-Form


  • Mit Podest und Geländer


  • Wahlweise auf Stoß oder Gehrung


  • Gitterrost-, Holz- und Blechstufen


  • Wangen aus Blechen oder Profilen


  • Aufgesattelte Stufen und seitliche Montage


  • Wangen-, 1-Holm- oder 2-Holmtreppen


  • Geländer


  • Unterschiedliche Brüstungshöhen für Treppe und Podest


  • Generator für Geländerpfosten mit automatischer Aufteilung


  • Füllungen: z.B. Glas, Blechkassetten, Kreuz (mit Ring), Gurte und Rahmen (mit Staketenfüllung) auch über Eck


Vorteile auf einen Blick

Vorteile auf einen Blick



  • 3D Modellierer und 2D-Zeichenprogramm in einer Software


  • Volle 2D und 3D Durchgängigkeit


  • Automatische Ermittlung des Gewichts und der Länge der Profile


  • A
    utomatische Berechnung der Gehrungswinkel in zwei Ebenen


  • Automatische Erstellung von 3D-Stahl-Profilen


  • Normgerechte Konstruktion nach DIN


  • Viele Generatoren, unter anderem für Industrietreppen


  • A
    utomatische Aktualisierung der Stücklisten Mengen-, Struktur- und Baukastenansicht


  • Fotorealistische Entwurfsdarstellung für überzeugende Angebote


  • Reibungslose Integration in bestehende Geschäftsabläufe


Weitere MegaCAD Metall 3D Professional Funktionen

Weitere MegaCAD Metall 3D Professional Funktionen

Hier finden Sie eine kleine Auswahl von Funktionen, die das tägliche Konstruieren mit MegaCAD Metall 3D noch besser machen.

Messfunktionen: Verschaffen Sie sich schnell und jederzeit einen Überblick mit den verschiedenen Messfunktionen.

Profilgenerator:Automatische Erstellung von 3D Profilen Biegesteifer Eckstoß / Voutenrahmen

ProfilConnect: Automatische Erstellung von Kopfplatten, Klinkungen und Winkelverbindern

Fotolabor: Fügen Sie für Ihre Angebote beliebige Bilder in Ihre Zeichnung ein.

Weitere MegaCAD Metall 3D Pro Funktionen

Erstellen Sie im Handumdrehen geradläufige und 2-läufige Industrietreppen in L- und U-Form mit Podest und Geländer.
3D Industrietreppen- und Geländer- Generator
Erstellen Sie im Handumdrehen geradläufige und 2-läufige Industrietreppen in L- und U-Form mit Podest und Geländer.
Mit der Integration von PARTS4CAD (die Sie zusätzlich bei CADENAS erwerben können) haben Sie Zugriff auf Normteile und Normalien von allen namenhaften Herstellern.
Diese können dann über ein eigenes Menü direkt in bestehende Zeichnungen importiert werden.
Bereit für CADENAS
Mit der Integration von PARTS4CAD (die Sie zusätzlich bei CADENAS erwerben können) haben Sie Zugriff auf Normteile und Normalien von allen namenhaften Herstellern.
Diese können dann über ein eigenes Menü direkt in bestehende Zeichnungen importiert werden.
Zierstäbe, Handläufe, Klemmsysteme, Schriftzüge, Torantrieb, und vieles mehr
Teiledatenbank der Firmen Triebenbacher und KDM
Zierstäbe, Handläufe, Klemmsysteme, Schriftzüge, Torantrieb, und vieles mehr
Der Werkzeugkasten enthält Werkzeuge, um Oberflächenzeichen wie Schweißsymbole und Positionsnummern zu erstellen, ferner eine Funktion, um einzelne Elemente (Linien, Bögen etc.) zu einer Baugruppe zusammenzufassen und mit (Stücklisten-) Informationen zu versehen.
Werkzeugkasten
Der Werkzeugkasten enthält Werkzeuge, um Oberflächenzeichen wie Schweißsymbole und Positionsnummern zu erstellen, ferner eine Funktion, um einzelne Elemente (Linien, Bögen etc.) zu einer Baugruppe zusammenzufassen und mit (Stücklisten-) Informationen zu versehen.
Fügen Sie ein beliebiges Bild (BMP, JPEG, PNG oder TIFF) maßstabsgetreu in eine MegaCAD-Zeichnung ein. Ebenso kann die gesamte Zeichnung als Bild in den genannten Formaten gespeichert werden.
Photolabor
Fügen Sie ein beliebiges Bild (BMP, JPEG, PNG oder TIFF) maßstabsgetreu in eine MegaCAD-Zeichnung ein. Ebenso kann die gesamte Zeichnung als Bild in den genannten Formaten gespeichert werden.
T-Profile
Rippen
Typisierte Stirnplatten (IH/IS) nach DASt
Winkelverbinder (IW)
Anschlüsse nach DASt
T-Profile
Rippen
Typisierte Stirnplatten (IH/IS) nach DASt
Winkelverbinder (IW)
Die Modelle können mit einem Material (Stahl, Chrom) und Texturen versehen werden
Transparenz mit Spiegelung und Lichtbrechung
Schattenwurf
Fotorealistische Darstellung für Angebote
Die Modelle können mit einem Material (Stahl, Chrom) und Texturen versehen werden
Transparenz mit Spiegelung und Lichtbrechung
Schattenwurf
Automatische Erstellung von 3D-Profilen und Profilzügen über mehrere Eckpunkte
Biegesteifer Eckstoß
Windverbände inkl. Spannschloss
Pfetten mit Pfettenschuhen
Pfettenstoß nach DASt
3D-Profilgenerator
Automatische Erstellung von 3D-Profilen und Profilzügen über mehrere Eckpunkte
Biegesteifer Eckstoß
Windverbände inkl. Spannschloss
Pfetten mit Pfettenschuhen
Pfettenstoß nach DASt
Gerade Rahmen, Rundbögen und Stichbögen mit Angabe der Rahmenstärke und Stabstärke werden automatisch generiert, Stababstände automatisch berechnet. Freie Rahmenformen für Treppengeländer, Zäune, Balkongeländer etc. stehen zur Wahl, Stababstände unter Berücksichtigung der Stabstärke werden automatisch berechnet.
2D-Gittergenerator
Gerade Rahmen, Rundbögen und Stichbögen mit Angabe der Rahmenstärke und Stabstärke werden automatisch generiert, Stababstände automatisch berechnet. Freie Rahmenformen für Treppengeländer, Zäune, Balkongeländer etc. stehen zur Wahl, Stababstände unter Berücksichtigung der Stabstärke werden automatisch berechnet.

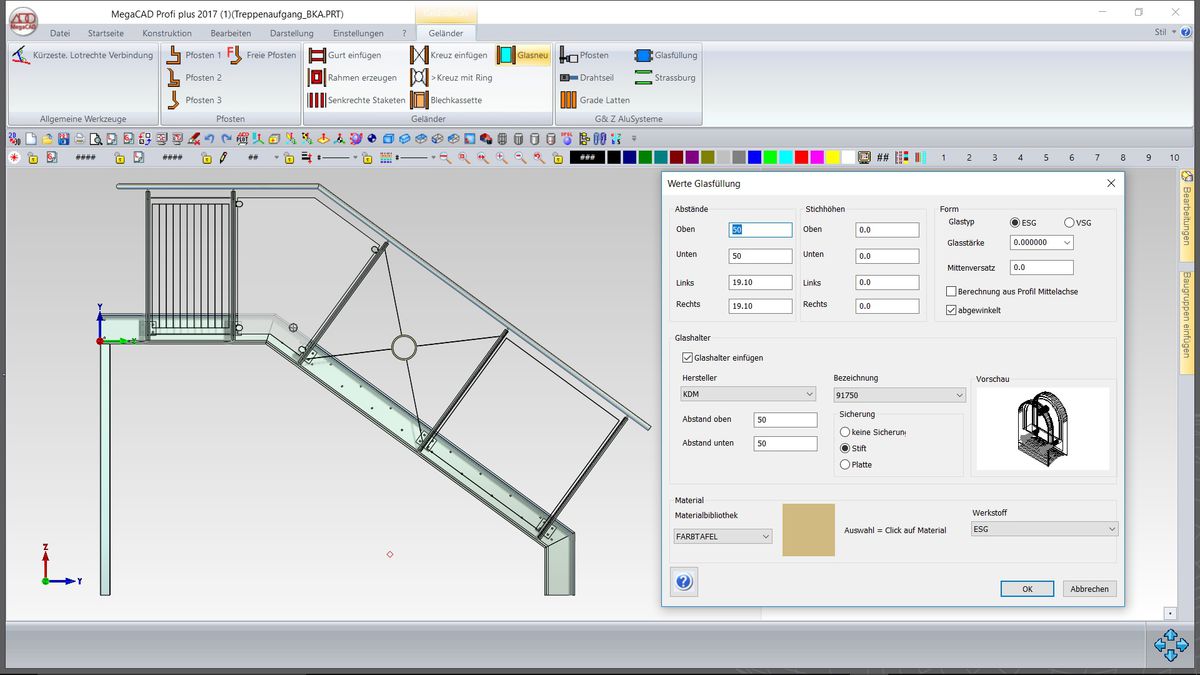

Neben Glasplatten mit Glashaltern stehen zahlreiche andere Füllungen zur Verfügung, die nur durch Anklicken zweier Pfosten eingefügt werden: Ober- und Untergurt, Rahmen, senkrechte Staketen, Kreuz (mit Ring) und Blechkassetten. Bei Positionsänderungen der Pfosten, aktualisieren sich die zugehörigen Füllungen automatisch.
Füllungen
Neben Glasplatten mit Glashaltern stehen zahlreiche andere Füllungen zur Verfügung, die nur durch Anklicken zweier Pfosten eingefügt werden: Ober- und Untergurt, Rahmen, senkrechte Staketen, Kreuz (mit Ring) und Blechkassetten. Bei Positionsänderungen der Pfosten, aktualisieren sich die zugehörigen Füllungen automatisch.
Entfernen Sie doppelt vorhandene Elemente, die bei der Konstruktion entstehen können oder in Fremddaten vorhanden sind. Vollständig übereinander liegende Elemente werden zusammengefasst. So bereinigen Sie Ihre Zeichnung am Ende auf ein Minimum von Konstruktionspunkten.
Zeichnungen säubern
Entfernen Sie doppelt vorhandene Elemente, die bei der Konstruktion entstehen können oder in Fremddaten vorhanden sind. Vollständig übereinander liegende Elemente werden zusammengefasst. So bereinigen Sie Ihre Zeichnung am Ende auf ein Minimum von Konstruktionspunkten.
Verkürzen Sie die Konstruktionszeit durch zusätzliche 2D Funktionen. Komfortablere Bemaßung, leichteres Überarbeiten einer Zeichnung, Abrunden von Profilen und Trimmen.
Für einen schnelleren Überblick stehen Ihnen die MegaCAD Messfunktionen in vollem Umfang zur Verfügung.
Mehr Komfort durch erweiterte 2D-Funktionen
Verkürzen Sie die Konstruktionszeit durch zusätzliche 2D Funktionen. Komfortablere Bemaßung, leichteres Überarbeiten einer Zeichnung, Abrunden von Profilen und Trimmen.
Für einen schnelleren Überblick stehen Ihnen die MegaCAD Messfunktionen in vollem Umfang zur Verfügung.
Profitieren Sie von weiteren Regelkörpern wie Kugel, Kegel und Kegelstumpf. Kommen Sie schneller ans Ziel ohne zuvor eine 2D Skizze erstellen zu müssen.
Schnelleres Konstruieren durch mehr Regelkörper
Profitieren Sie von weiteren Regelkörpern wie Kugel, Kegel und Kegelstumpf. Kommen Sie schneller ans Ziel ohne zuvor eine 2D Skizze erstellen zu müssen.
⦁	Mengen-, Struktur- und Baukastenansicht
⦁	Neues übersichtlicheres Design
⦁	Deutlich schnellerer Aufbau und Ausgabe
⦁	Gleichzeitiges Sortieren nach bis zu drei Kriterien möglich
⦁	Excel Export mit Schnittbildern und Grafiken
⦁	Erstellen von XMLX-Dateien auch ohne Excel möglich
Übersichtliche Stücklisten
⦁ Mengen-, Struktur- und Baukastenansicht
⦁ Neues übersichtlicheres Design
⦁ Deutlich schnellerer Aufbau und Ausgabe
⦁ Gleichzeitiges Sortieren nach bis zu drei Kriterien möglich
⦁ Excel Export mit Schnittbildern und Grafiken
⦁ Erstellen von XMLX-Dateien auch ohne Excel möglich
Erstellen und bearbeiten Sie mit Hilfe der Profilgeneratoren Balkone und Geländer. Nutzen Sie diverse zur Verfügung stehende Pfosten, Quadrat-, Rechteck-, und Rundrohre oder Konstruieren Sie frei und nutzen Sie Ihre Bibliothek.
Balkone mit Geländer
Erstellen und bearbeiten Sie mit Hilfe der Profilgeneratoren Balkone und Geländer. Nutzen Sie diverse zur Verfügung stehende Pfosten, Quadrat-, Rechteck-, und Rundrohre oder Konstruieren Sie frei und nutzen Sie Ihre Bibliothek.
Einfache Erstellung und Bearbeitung von Blechteilen. Erzeugen Sie Abwicklung von Treppenwangen (auch Spindeltreppen), wandeln Sie bestehende Teile mit den Blechfunktionen in Faltkörper um oder Konstruieren Sie Blechteile bei Bedarf völlig neu.
Blechfunktionen
Einfache Erstellung und Bearbeitung von Blechteilen. Erzeugen Sie Abwicklung von Treppenwangen (auch Spindeltreppen), wandeln Sie bestehende Teile mit den Blechfunktionen in Faltkörper um oder Konstruieren Sie Blechteile bei Bedarf völlig neu.
Mit dem integrierten parallelen Arbeiten können die Konstrukteure Ihres Unternehmens zeitgleich an ein und dem gleichen Projekt arbeiten. Über eine Rechtevergabe können mehrere Nutzer, online oder lokal, gemeinsam und in Echtzeit an einem Projekt konstruieren und haben dabei stets Zugriff auf den aktuellsten Stand.
Verteiltes Arbeiten
Mit dem integrierten parallelen Arbeiten können die Konstrukteure Ihres Unternehmens zeitgleich an ein und dem gleichen Projekt arbeiten. Über eine Rechtevergabe können mehrere Nutzer, online oder lokal, gemeinsam und in Echtzeit an einem Projekt konstruieren und haben dabei stets Zugriff auf den aktuellsten Stand.
Mit der integrierten Zeichnungsverwaltung werden Ihre Daten direkt in MegaCAD, Kunden- oder Projektbezogen, in einer Ordnerstruktur verwaltet. Auch MegaCAD Fremde Daten wie z.B. Bilder, Textdateien und Angebote können hier abgelegt werden. So haben Sie immer alle benötigten Daten an einem Ort beisammen.
Zeichnungsverwaltung
Mit der integrierten Zeichnungsverwaltung werden Ihre Daten direkt in MegaCAD, Kunden- oder Projektbezogen, in einer Ordnerstruktur verwaltet. Auch MegaCAD Fremde Daten wie z.B. Bilder, Textdateien und Angebote können hier abgelegt werden. So haben Sie immer alle benötigten Daten an einem Ort beisammen.
Rohre über Polygonzug erstellen
Rohre werden beim Erstellen automatisch im 90° oder 45° Winkel abgeknickt und zusammen
mit einer Rundung eingefügt
Automatische Verbindung von senkrecht stehenden Rohren mit T-Stück
RohrConnect
Rohre über Polygonzug erstellen
Rohre werden beim Erstellen automatisch im 90° oder 45° Winkel abgeknickt und zusammen
mit einer Rundung eingefügt
Automatische Verbindung von senkrecht stehenden Rohren mit T-Stück
MegaCAD Metall 3D Professional stellt Ihnen alle notwendigen Schnittstellen für den täglichen Gebrauch zur Verfügung. Genau wie unsere Branchenlösung Metall 3D unterstützt Metall 3D Professional DWG/DXF, SAT (ACIS), VRML, WMF, BMP, PCX, TIFF, JPEG, HPGL, und CDL. Zusätzlich beinhaltet die Professional Version jedoch noch 3D PDF, STEP und IFC.
Konverter/Schnittstellen
MegaCAD Metall 3D Professional stellt Ihnen alle notwendigen Schnittstellen für den täglichen Gebrauch zur Verfügung. Genau wie unsere Branchenlösung Metall 3D unterstützt Metall 3D Professional DWG/DXF, SAT (ACIS), VRML, WMF, BMP, PCX, TIFF, JPEG, HPGL, und CDL. Zusätzlich beinhaltet die Professional Version jedoch noch 3D PDF, STEP und IFC.

Passende MegaCAD-Applikationen
